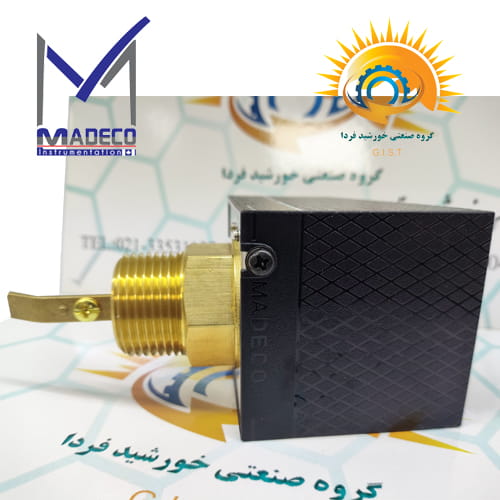

فلو سوئیچ تیغه ای مدکو 16 بار سری MDFS1، مدل MDFS1-P-1-1-B-1-C-1-A-2

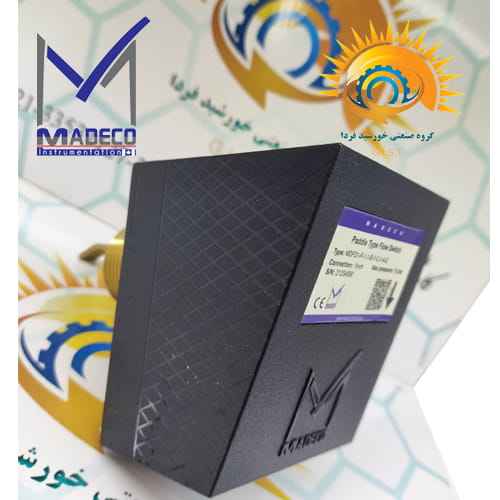

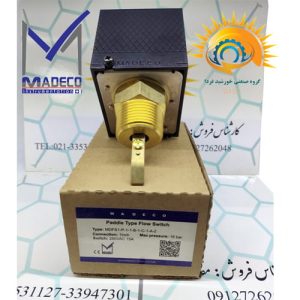

معرفی فلو سوئیچ تیغه ای MADECO MDFS1

فلو سوئیچ تیغه ای MADECO MDFS1 یک تجهیز کنترلی برای نظارت بر جریان سیال در خطوط انتقال است. این فلو سوئیچ با استفاده از مکانیزم تیغه‌ای (Paddle) تغییرات جریان سیال را تشخیص داده و از طریق کنتاکت الکتریکی، وضعیت جریان را به مدار کنترل اعلام می‌کند.

مدل مورد نظر این صفحه با کد فنی MDFS1-P-1-1-B-1-C-1-A-2، نسخه 16 بار از سری MDFS1 است و برای کاربردهایی که نیاز به تشخیص جریان سیال در خطوط لوله دارند، مورد استفاده قرار می‌گیرد.

این مدل دارای اتصال 1 اینچ با رزوه BSP، بدنه Polycarbonate، متریال Brass & SS304 در بخش مشخص‌شده در کد سفارش، آب‌بندی NBR، پره مناسب برای لوله‌های 1 تا 6 اینچ و درجه حفاظت IP54 است.

مشخصات فنی فلو سوئیچ MADECO MDFS1

تحلیل کد فنی مدل MDFS1-P-1-1-B-1-C-1-A-2

کد فنی محصول:

MDFS1-P-1-1-B-1-C-1-A-2

به بخش‌های مختلف مشخصات محصول اشاره دارد:

عملکرد فلو سوئیچ تیغه ای MADECO MDFS1

فلو سوئیچ تیغه‌ای MDFS1 در مسیر جریان سیال نصب می‌شود. با عبور سیال از داخل لوله، جریان باعث حرکت تیغه فلو سوئیچ شده و این حرکت مکانیزم داخلی سوئیچ را فعال می‌کند.

در نتیجه، وضعیت کنتاکت الکتریکی تغییر کرده و می‌توان از این تغییر وضعیت برای ارسال سیگنال به مدار کنترل، اعلام وضعیت جریان یا اجرای یک عملکرد کنترلی استفاده کرد.

MDFS1 از مکانیزم کنتاکتی S.P.D.T. بهره می‌برد و کاتالوگ سازنده ظرفیت سوئیچ تا 15A را برای آن اعلام کرده است.

کاربردهای فلو سوئیچ مدکو سری MDFS1

سیستم‌های اطفا حریق و اسپرینکلر

یکی از کاربردهای فلو سوئیچ MDFS1 در سیستم‌های Sprinkler و Anti-Fire است. این تجهیز برای تشخیص جریان سیال در خطوط سیستم اطفا حریق مورد استفاده قرار می‌گیرد.

پمپ‌ها و سیستم‌های انتقال سیال

MDFS1 برای استفاده در خطوط مرتبط با پمپ‌ها و سیستم‌های انتقال سیال مناسب است و می‌تواند برای نظارت بر وضعیت جریان مورد استفاده قرار گیرد.

سیستم‌های خنک‌کننده صنعتی

در سیستم‌های خنک‌کننده، چیلرها، کندانسورها و تجهیزات دارای مدار گردش سیال، فلو سوئیچ برای تشخیص وضعیت جریان کاربرد دارد.

سیستم‌های HVAC

فلو سوئیچ MADECO MDFS1 در سیستم‌های گرمایش و تهویه مطبوع HVAC نیز قابل استفاده است. کاتالوگ سازنده کاربرد این محصول در Heating and Air Conditioning Systems را ذکر کرده است.

سیستم‌های تبرید

از دیگر کاربردهای ذکرشده در کاتالوگ می‌توان به Refrigeration Systems اشاره کرد.

صنایع نفت، گاز و پتروشیمی

MDFS1 می‌تواند برای برخی کاربردهای صنعتی و فرآیندی در صنایع نفت، گاز و پتروشیمی مورد استفاده قرار گیرد؛ انتخاب تجهیز باید بر اساس نوع سیال، فشار، دما، سایز خط و شرایط فرآیندی انجام شود.

آب دریا و سیالات خورنده

مزایای فلو سوئیچ MADECO MDFS1

• تشخیص جریان سیال در خطوط انتقال
• طراحی تیغه‌ای و مناسب برای خطوط لوله
• مناسب برای لوله‌های 1 تا 6 اینچ
• فشار کاری 16 بار در مدل موجود
• محدوده دمایی 0 تا 100 درجه سانتی‌گراد در مدل موجود
• اتصال 1 اینچ
• رزوه BSP
• بدنه Polycarbonate
• متریال Brass & SS304
• آب‌بندی NBR
• درجه حفاظت IP54
• کنتاکت S.P.D.T.
• ظرفیت سوئیچ تا 15A
• قابلیت استفاده در آب دریا و برخی محیط‌های خورنده
• ساخت MADECO Canada
• ارائه با گارانتی و خدمات پس از فروش

فلو سوئیچ مدکو مناسب چه لوله‌هایی است؟

مدل MDFS1-P-1-1-B-1-C-1-A-2 دارای کد پره C است که طبق کاتالوگ برای کاربرد در لوله‌های 1 تا 6 اینچ تعریف شده است.

بنابراین این محصول برای خطوط لوله در این محدوده سایزی قابل استفاده است.

اتصال فلو سوئیچ MDFS1

مدل موجود دارای:

اتصال: 1 اینچ

و:

رزوه: BSP

است.

دمای کاری فلو سوئیچ MDFS1

در مدل MDFS1-P-1-1-B-1-C-1-A-2، کد دمایی A به محدوده:

0 تا 100°C

اشاره دارد.

فشار کاری فلو سوئیچ MDFS1

مدل موجود این صفحه دارای کد فشار 1 است که در کاتالوگ MADECO برابر با:

16 bar

تعریف شده است.

درجه حفاظت فلو سوئیچ MDFS1

مدل موجود دارای کد IP 2 است که برابر با:

IP54

است.

متریال فلو سوئیچ MDFS1

در مدل موجود، بر اساس کد سفارش، بدنه از Polycarbonate و متریال بخش مشخص‌شده در قسمت Wetted Material از نوع Brass & SS304 است.

همچنین برای این مدل از NBR به عنوان متریال آب‌بندی استفاده شده است.

فلو سوئیچ MADECO MDFS1 برای آب دریا

یکی از قابلیت‌های اعلام‌شده برای سری MDFS1 امکان استفاده در Seawater و محیط‌های خورنده است. برای انتخاب صحیح محصول در کاربردهای خورنده، سازگاری متریال با نوع سیال و شرایط کاری باید بررسی شود.

فلو سوئیچ MADECO برای سیستم اطفا حریق

فلو سوئیچ MDFS1 برای استفاده در سیستم‌های اسپرینکلر و اطفا حریق معرفی شده است.

مدل موجود با فشار کاری 16 بار عرضه می‌شود.

خدمات و گارانتی فلو سوئیچ MADECO

نماینده رسمی MADECO

گروه صنعتی خورشید فردا، نماینده رسمی برند مدکو در ایران است و فلو سوئیچ‌های این برند را تأمین و عرضه می‌کند.

یک سال گارانتی تعویض

فلو سوئیچ MADECO MDFS1 مدل MDFS1-P-1-1-B-1-C-1-A-2 با:

1 سال گارانتی تعویض

ارائه می‌شود.

سه سال خدمات پس از فروش

این محصول دارای:

3 سال خدمات پس از فروش

است.

تضمین اصالت کالا

امکان راستی‌آزمایی اصالت محصول با استفاده از کد اصالت از سایت سازنده MADECO وجود دارد.

این قابلیت امکان بررسی اصالت کالا را برای خریدار فراهم می‌کند.

عضویت در وندور لیست نفت

برند MADECO عضو وندور لیست صنایع نفت است و محصولات این برند برای تأمین پروژه‌ها و کاربردهای صنعتی قابل ارائه هستند.

سوالات متداول فلو سوئیچ MADECO MDFS1

فلو سوئیچ MADECO MDFS1 چیست؟

فلو سوئیچ MADECO MDFS1 یک فلو سوئیچ تیغه‌ای برای تشخیص و نظارت بر جریان سیال در خطوط انتقال است.

فشار کاری مدل MDFS1-P-1-1-B-1-C-1-A-2 چقدر است؟

فشار کاری این مدل 16 بار است.

مدل موجود MDFS1 برای چه سایز لوله‌ای مناسب است؟

این مدل با کد پره C برای لوله‌های 1 تا 6 اینچ طراحی شده است.

سایز اتصال این فلو سوئیچ چقدر است؟

سایز اتصال مدل موجود 1 اینچ است.

رزوه فلو سوئیچ MDFS1 چیست؟

رزوه مدل موجود از نوع BSP است.

دمای کاری MDFS1-P-1-1-B-1-C-1-A-2 چقدر است؟

محدوده دمای کاری این مدل 0 تا 100°C است.

درجه حفاظت فلو سوئیچ MDFS1 چقدر است؟

مدل موجود دارای درجه حفاظت IP54 است.

آیا MDFS1 برای آب دریا قابل استفاده است؟

کاتالوگ MADECO استفاده از سری MDFS1 در آب دریا و محیط‌های خورنده را ذکر کرده است.

آیا MDFS1 برای سیستم اطفا حریق مناسب است؟

بله. کاربرد در Sprinkler و Anti-Fire Systems در کاتالوگ سازنده ذکر شده است.

فلو سوئیچ MDFS1 چه نوع کنتاکتی دارد؟

MDFS1 دارای مکانیزم کنتاکتی S.P.D.T. است.

ظرفیت سوئیچ MDFS1 چقدر است؟

ظرفیت سوئیچ این سری طبق کاتالوگ 15A اعلام شده است.

گارانتی فلو سوئیچ MADECO چقدر است؟

 دارای 1 سال گارانتی تعویض است.

خدمات پس از فروش فلو سوئیچ MADECO چقدر است؟

این محصول دارای 3 سال خدمات پس از فروش است.

چگونه اصالت فلو سوئیچ MADECO را بررسی کنیم؟

اصالت محصول از طریق کد سریال و سایت سازنده MADECO قابل راستی‌آزمایی است.
