پی ال سی اشنایدر مدل TM200CE40T، ترانزیستوری 24 ورودی و 16 خروجی
-
برند: اشنایدر الکتریک ( Schneider Electric)
-
مدل: TM200CE40T
-
محصول کشور: فرانسه
-
نوع خروجی: ترانزیستوری (Source)
-
تعداد ورودی و خروجی: ۴ ورودی سریع، ۴ ورودی با سرعت بالا، ۱۶ ورودی معمولی، ۱۶ خروجی ترانزیستوری
-
ولتاژ ورودی: 24V DC
-
ولتاژ خروجی: 24V DC
-
حداکثر جریان خروجی: 0.5A
-
توان مصرفی: 18W
-
حافظه داخلی: 512 بایت فلش + پشتیبانی کارت Micro SD تا 32GB
-
ابعاد: 175×70×90 میلیمتر
-
وزن: 0.523 کیلوگرم
-
درجه حفاظت: IP20
-
استانداردها: IEC 61131-2، IEC 61010-2-201
-
گواهیها: CE، CSA، IACS E10، RCM، CULus
-
پشتیبانی از نصب روی ریل DIN
توضیحات
معرفی پی ال سی اشنایدر TM200CE40T ترانزیستوری
پی ال سی TM200CE40T ترانزیستوری یکی از کنترلرهای منطقی برنامهپذیر سری Modicon Easy M200 برند Schneider Electric است که بهطور خاص برای ماشینآلات صنعتی کوچک و متوسط طراحی شده است. این کنترلر با ترکیب کارایی بالا، سرعت پاسخ سریع و نصب آسان، گزینهای ایدهآل برای خطوط تولید، سیستمهای بستهبندی، تجهیزات مونتاژ و ماشینآلات نساجی است.
با 40 ورودی/خروجی دیجیتال، از جمله 16 ورودی معمولی، 4 ورودی سریع، 4 ورودی بسیار سریع و 16 خروجی ترانزیستوری، این پی ال سی امکان کنترل دقیق و همزمان چندین فرایند را فراهم میکند. همچنین، وجود دو خروجی سریع امکان کنترل موتورها و تجهیزات حساس به زمان را بدون تاخیر تضمین میکند.
کاربردهای PLC TM200CE40T
-
کنترل خطوط انتقال مواد و بستهبندی
-
ماشینآلات نساجی و ابزار دقیق
-
سیستمهای پمپاژ، بالابر و تجهیزات بالاسری
-
مونتاژ و اتوماسیون خطوط تولید الکترونیک
ویژگیها و مزایا
-
عملکرد سریع و دقیق: ورودیها و خروجیهای ترانزیستوری سرعت بالا، امکان پاسخدهی فوری به تغییرات فرایندها را فراهم میکنند.
-
انعطافپذیری بالا: با پشتیبانی از کارت Micro SD تا 32GB، برنامهها به آسانی قابل کپی و بروزرسانی هستند.
-
نصب و نگهداری آسان: پورتهای USB، شبکه اترنت و ترمینالهای قابل جابجایی، راهاندازی و تعمیرات را ساده میکند.
-
مصرف انرژی بهینه: با توان مصرفی پایین 18 وات، مناسب برای سیستمهایی با محدودیت انرژی است.
-
سازگاری با استانداردهای بینالمللی: شامل CE و IEC، تضمین کیفیت و ایمنی استفاده در محیطهای صنعتی.
مقایسه با مدل TM200CE40R
-
TM200CE40T (ترانزیستوری): مناسب برای کنترل دقیق و سریع تجهیزات با جریان خروجی 0.5A، با پاسخ سریعتر برای ورودیها و خروجیها.
-
TM200CE40R (رلهای): توانایی هدایت جریان بالاتر تا 2A را دارد و برای تجهیزات با بار سنگین مناسبتر است.
-
انتخاب مدل مناسب به نوع ماشینآلات و نیاز به سرعت پاسخ خروجی بستگی دارد.
مشخصات فنی پی ال سی TM200CE40T ترانزیستوری
| دستهبندی | مشخصات |
|---|---|
| برند | Schneider Electric |
| مدل | TM200CE40T |
| نوع محصول | کنترلر منطقی برنامهپذیر (PLC) |
| نوع خروجی | ترانزیستوری (Source) |
| تعداد ورودی/خروجی دیجیتال | 40 I/O |
| ورودی دیجیتال | 16 ورودی معمولی، 4 ورودی سریع، 4 ورودی بسیار سریع |
| خروجی دیجیتال | 16 خروجی ترانزیستوری (Q0-Q15)، شامل 2 خروجی سریع |
| ولتاژ ورودی دیجیتال | 24V DC |
| ولتاژ خروجی دیجیتال | 24V DC |
| جریان خروجی | 0.5A برای هر خروجی |
| منطق خروجی | Positive logic (Source) |
| توان مصرفی | 18W در 24V DC |
| حافظه داخلی | 512 بایت فلش |
| پشتیبانی کارت حافظه | Micro SD تا 32GB |
| ارتباطات | USB mini B، RS232/RS485، RS485، Ethernet Modbus TCP/IP |
| فرکانس خروجی سریع | 100 kHz (PWM/PLS) |
| محافظت | حفاظت در برابر اضافه بار و اتصال کوتاه (2A) |
| نوع نصب | DIN rail (TH35-15)، نصب روی پنل با کیت |
| ابعاد | 175 × 70 × 90 mm (عرض × عمق × ارتفاع) |
| وزن | 0.523 kg |
| درجه حفاظت | IP20 |
| استانداردها و گواهینامهها | CE, IEC 61131-2, IEC 61010-2-201 |
| دمای کارکرد | 0…55 °C |
| دمای نگهداری | -25…70 °C |
| رطوبت نسبی | 10…95 % بدون تراکم |
| ارتفاع نصب | 0…2000 m |

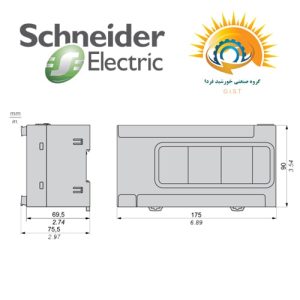

ابعاد و نقشه فنی پی ال سی TM200CE40T ترانزیستوری Schneider Electric
توضیحات تکمیلی
| برند |
SCHNEIDER |
|---|---|
| محصول کشور |
فرانسه |
| نوع قطعه |
پی ال سی |
| بر اساس سری PLC |
Modicon Easy M200 |
| ورودی دیجیتال |
24 ورودی دیجیتال |
| خروجی دیجیتال |
16 خروجی دیجیتال |
| نوع خروجی دیجیتال |
ترانزیستوری |
| حالت نصب |
ریلی |
