کلید مینیاتوری هیمل سه فاز 63 آمپر ، مدل HDB3WN3C63
قیمت اصلی: 2,326,000 تومان بود.2,094,000 تومانقیمت فعلی: 2,094,000 تومان.
- برند: HIMEL (هیمل)
- مدل: HDB3WN3C63
- نوع محصول: کلید مینیاتوری (Miniature Circuit Breaker)
- تعداد پل: 3 پل (3P)
- جریان نامی: 63 آمپر
- ولتاژ کاری نامی: 415V AC
- فرکانس کاری: 50/60Hz
- منحنی قطع: C
- قدرت قطع: 6kA
- نوع حفاظت: اضافه‌بار و اتصال کوتاه
- تکنولوژی تریپ: حرارتی-مغناطیسی (Thermal-Magnetic)
- قابلیت نصب: ریل 35 میلی‌متر DIN
- درجه حفاظت: IP20
- استاندارد: EN/IEC 60898-1
- گواهینامه‌ها: CE، CB، TÜV
- کشور سازنده: چین
- تعداد در کارتن بسته بندی: 4 عدد
- کد کالا: HDB3WN3C63
توضیحات

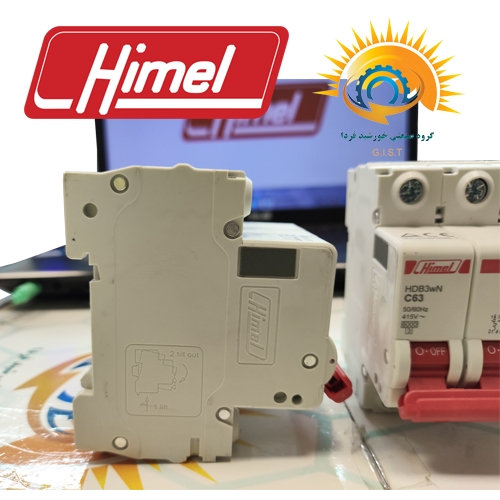

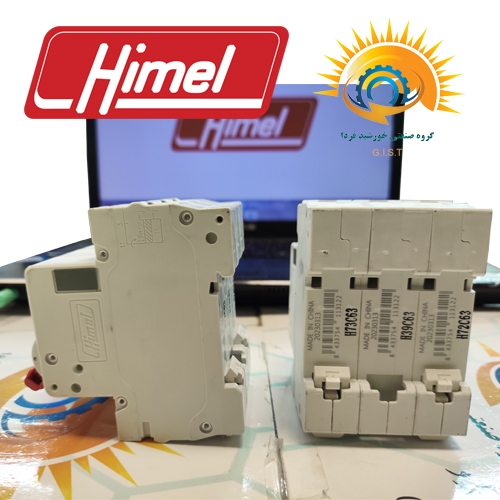

معرفی کلید مینیاتوری هیمل HDB3WN3C63
کلید مینیاتوری هیمل HDB3WN3C63 از سری HDB3W، یک کلید مینیاتوری سه پل با جریان نامی 63 آمپر است که برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این محصول با منحنی قطع C و قدرت قطع 6 کیلوآمپر (6kA)، گزینه‌ای مناسب برای حفاظت و کنترل مدارهای برق در کاربردهای مختلف محسوب می‌شود.
این کلید مینیاتوری با ولتاژ کاری نامی 415 ولت AC در فرکانس 50/60 هرتز کار می‌کند و به مکانیزم حرارتی-مغناطیسی مجهز شده است. طراحی سه پل این محصول امکان حفاظت و قطع همزمان سه فاز را فراهم می‌کند و به همین دلیل در تابلوهای برق و مدارهای سه فاز کاربرد گسترده‌ای دارد.
بدنه HDB3WN3C63 برای نصب روی ریل 35 میلی‌متری DIN طراحی شده و امکان سیم‌کشی از قسمت بالا یا پایین را فراهم می‌کند. همچنین اهرم کلید قابلیت قفل شدن در وضعیت روشن و خاموش را دارد که می‌تواند در شرایطی که نیاز به ایمن‌سازی وضعیت کلید وجود دارد، کاربردی باشد.
ویژگی‌های کلید مینیاتوری هیمل HDB3WN3C63
حفاظت در برابر اضافه‌بار و اتصال کوتاه
کلید مینیاتوری HDB3WN3C63 به سیستم حفاظتی حرارتی-مغناطیسی مجهز است و برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه مورد استفاده قرار می‌گیرد. این ویژگی از تجهیزات و سیم‌کشی مدار در برابر جریان‌های غیرمجاز محافظت می‌کند.
منحنی قطع C
این مدل دارای Curve C است و محدوده عملکرد تریپ مغناطیسی آن بین 5 تا 10 برابر جریان نامی (In) قرار دارد. منحنی C باعث می‌شود این کلید در طیف مناسبی از مدارهای الکتریکی مورد استفاده قرار گیرد.
قدرت قطع 6 کیلوآمپر
قدرت قطع این کلید مینیاتوری 6kA است و می‌تواند برای حفاظت مدارهایی که جریان اتصال کوتاه احتمالی آنها در محدوده ظرفیت قطع کلید قرار دارد، مورد استفاده قرار گیرد.
نصب روی ریل DIN
HDB3WN3C63 برای نصب روی ریل استاندارد 35 میلی‌متری DIN طراحی شده و نصب آن در تابلوهای برق و تجهیزات توزیع برق به‌سادگی انجام می‌شود.
قابلیت قفل کردن اهرم
اهرم کلید قابلیت Padlock در وضعیت روشن و خاموش را دارد. این قابلیت می‌تواند برای جلوگیری از تغییر ناخواسته وضعیت کلید در زمان تعمیرات یا سرویس تجهیزات مورد استفاده قرار گیرد.
مشخصات فنی کلید مینیاتوری هیمل HDB3WN3C63
| مشخصه | مقدار |
|---|---|
| برند | HIMEL |
| سری محصول | HDB3W |
| کد کالا | HDB3WN3C63 |
| نوع محصول | Miniature Circuit Breaker |
| تعداد پل | 3P |
| جریان نامی | 63A |
| ولتاژ کاری نامی | 415V AC |
| فرکانس | 50/60Hz |
| تیپ | C موتوری |
| قدرت قطع | 6kA |
| نوع تریپ | حرارتی-مغناطیسی |
| محدوده تریپ مغناطیسی | 5 تا 10 × In |
| حفاظت | اضافه‌بار و اتصال کوتاه |
| قابلیت ایزولاسیون | دارد |
| ولتاژ عایقی Ui | 250V بین فاز و زمین / 500V بین فازها |
| ولتاژ تحمل ضربه‌ای Uimp | 4kV |
| تست دی‌الکتریک | 2kV، 50/60Hz، به مدت 1 دقیقه |
| نوع نصب | ریل DIN 35mm |
| ورودی کابل | بالا / پایین |
| سطح مقطع اتصال | حداکثر 25mm² |
| گشتاور سفت کردن ترمینال | 3N.m |
| دوام مکانیکی | 25,000 سیکل |
| دوام الکتریکی | 6,000 سیکل |
| درجه حفاظت | IP20 |
| رده اضافه ولتاژ | II |
| مقاومت در برابر ضربه | 30gn، مدت 11ms، برای 3 ضربه |
| دمای کاری | -20 تا +60°C |
| دمای نگهداری | -40 تا +70°C |
| ارتفاع کاری | 0 تا 2000 متر |
| درجه آلودگی | 2 |
| استاندارد | EN/IEC 60898-1 |
| گواهینامه‌ها | CE، CB، TÜV |
| کشور سازنده | چین |
ابعاد کلید مینیاتوری HDB3WN3C63
- ارتفاع: 80 میلی‌متر
- عرض: 53.1 میلی‌متر
- عمق: 78.5 میلی‌متر
- عمق نصب (Embedding Depth): 61 میلی‌متر
کاربردهای کلید مینیاتوری هیمل 63 آمپر
کلید مینیاتوری سه فاز HDB3WN3C63 با توجه به جریان نامی 63 آمپر، سه پل بودن و منحنی قطع C، می‌تواند در کاربردهایی مانند موارد زیر مورد استفاده قرار گیرد:
- تابلوهای برق صنعتی
- تابلوهای توزیع برق
- مدارهای سه فاز
- تابلوهای برق ساختمانی
- حفاظت مدارهای الکتریکی
- تجهیزات و ماشین‌آلات صنعتی
- مدارهای روشنایی و تغذیه
- سیستم‌های توزیع و کنترل برق
خرید کلید مینیاتوری هیمل HDB3WN3C63
کلید مینیاتوری HIMEL HDB3WN3C63 با جریان نامی 63 آمپر، سه پل، منحنی C و قدرت قطع 6kA، یکی از تجهیزات حفاظتی مناسب برای مدارهای سه فاز است. گروه صنعتی خورشید فردا به‌عنوان نماینده فروش محصولات هیمل، این محصول و سایر تجهیزات برق و اتوماسیون هیمل را ارائه می‌کند.
برای انتخاب صحیح کلید مینیاتوری، علاوه بر جریان نامی، باید پارامترهایی مانند تعداد پل، منحنی قطع، قدرت قطع، ولتاژ کاری و شرایط مدار نیز در نظر گرفته شود.
توضیحات تکمیلی
| برند |
HIMEL |
|---|---|
| محصول کشور |
چین |
| نوع قطعه |
کلید مینیاتوری |
| تعداد فاز |
سه پل |
| نوع تیپ کلید |
تیپ C |
| گارانتی |
5 سال گارانتی تعویض |
