کلید مینیاتوری هیمل تک پل 6 آمپر ، مدل HDB3WN1C6
قیمت اصلی: 717,000 تومان بود.646,000 تومانقیمت فعلی: 646,000 تومان.
- برند: HIMEL (هیمل)
- کد کالا: HDB3WN1C6
- نوع محصول: کلید مینیاتوری (MCB)
- تعداد پل: 1 پل (1P)
- جریان نامی: 6 آمپر
- ولتاژ کاری نامی: 240V AC
- فرکانس کاری: 50/60Hz
- تیپ قطع: C
- قدرت قطع: 6kA
- نوع عملکرد: حرارتی-مغناطیسی
- حفاظت: اضافه‌بار و اتصال کوتاه
- قابلیت ایزولاسیون: دارد
- نوع نصب: ریل DIN استاندارد 35 میلی‌متر
- درجه حفاظت: IP20
- دوام مکانیکی: 25000 سیکل
- دوام الکتریکی: 6000 سیکل
- استاندارد: EN/IEC 60898-1
- گواهینامه‌ها: CE، CB، TÜV
- کشور سازنده: چین
- تعداد در کارتن: 12 عدد
توضیحات

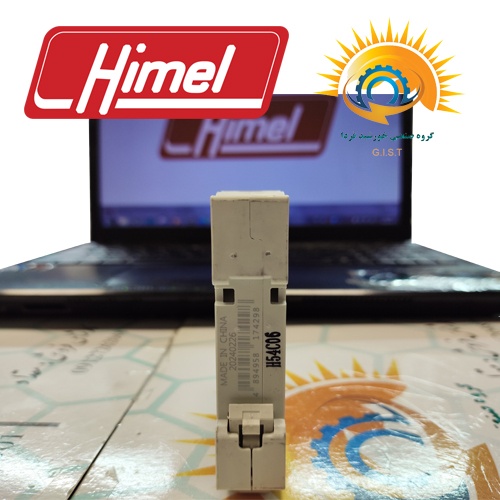

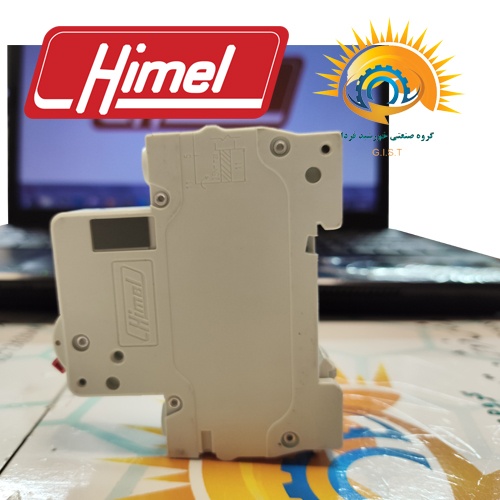

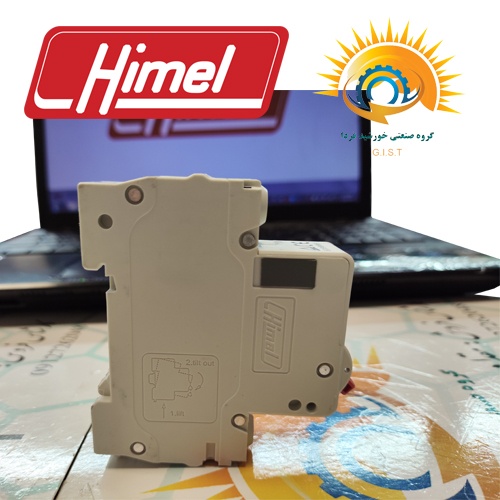

معرفی کلید مینیاتوری هیمل HDB3WN1C6
کلید مینیاتوری HIMEL HDB3WN1C6 از سری HDB3W، یک فیوز مینیاتوری تک پل با جریان نامی 6 آمپر است که برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این محصول با بهره‌گیری از فناوری تریپ حرارتی-مغناطیسی، عملکرد مطمئنی در قطع جریان‌های غیرمجاز و حفاظت از تجهیزات الکتریکی فراهم می‌کند.
این کلید مینیاتوری دارای قدرت قطع 6 کیلوآمپر (6kA) بوده و با ولتاژ کاری 240 ولت AC در فرکانس 50/60 هرتز کار می‌کند. طراحی تک پل این محصول باعث شده برای مدارهای تکفاز، مدارهای فرمان و بخش‌های مختلف تابلوهای برق که نیاز به حفاظت مجزا دارند، گزینه مناسبی باشد.
HDB3WN1C6 دارای تیپ C است و محدوده عملکرد مغناطیسی آن بین 5 تا 10 برابر جریان نامی (In) قرار دارد. تیپ C موتوری در بسیاری از کاربردهایی که جریان راه‌اندازی اولیه وجود دارد، مانند برخی تجهیزات الکتریکی و بارهای القایی، مورد استفاده قرار می‌گیرد.
ویژگی‌های کلید مینیاتوری هیمل HDB3WN1C6
حفاظت توسط فیوز مینیاتوری در برابر اضافه‌بار و اتصال کوتاه
این کلید مینیاتوری با عملکرد دوگانه حرارتی و مغناطیسی، مدار را در برابر افزایش بیش از حد جریان و اتصال کوتاه محافظت می‌کند. استفاده از این نوع قطع‌کننده مدار باعث افزایش ایمنی تجهیزات و سیم‌کشی الکتریکی می‌شود.
تیپ C مناسب برای کاربردهای عمومی و موتوری
HDB3WN1C6 دارای منحنی قطع C است. این نوع منحنی در مدارهایی که دارای جریان راه‌اندازی بالاتر هستند کاربرد دارد و به همین دلیل در برخی کاربردهای موتوری و تجهیزات صنعتی مورد استفاده قرار می‌گیرد.
قدرت قطع 6kA
قدرت قطع 6 کیلوآمپر این محصول نشان‌دهنده توانایی کلید در قطع جریان اتصال کوتاه تا مقدار مشخص‌شده توسط سازنده است و آن را برای بسیاری از مدارهای صنعتی و ساختمانی مناسب می‌کند.
طراحی کم‌حجم تک پل
ساختار 1 پل و عرض تنها 17.7 میلی‌متر باعث شده این کلید فضای کمی در تابلو برق اشغال کند و امکان نصب تعداد بیشتری تجهیزات حفاظتی در یک فضای مشخص فراهم شود.
نصب آسان روی ریل DIN
این فیوز مینیاتوری برای نصب روی ریل 35 میلی‌متری DIN طراحی شده و امکان استفاده در تابلوهای برق صنعتی، تابلوهای کنترل و سیستم‌های توزیع برق را دارد.
قابلیت قفل شدن اهرم
اهرم کلید قابلیت قفل شدن در وضعیت روشن و خاموش را دارد که این ویژگی در زمان تعمیرات و سرویس تجهیزات، باعث افزایش ایمنی کار می‌شود.
مشخصات فنی کلید مینیاتوری هیمل HDB3WN1C6
| مشخصه | مقدار |
|---|---|
| برند | HIMEL |
| سری محصول | HDB3W |
| کد کالا | HDB3WN1C6 |
| نوع محصول | Miniature Circuit Breaker (MCB) |
| تعداد پل | 1P |
| جریان نامی | 6A |
| ولتاژ کاری نامی | 240V AC |
| فرکانس کاری | 50/60Hz |
| تیپ قطع | C |
| قدرت قطع | 6kA |
| تکنولوژی تریپ | Thermal-Magnetic |
| محدوده تریپ مغناطیسی | 5 تا 10 × In |
| حفاظت | اضافه‌بار و اتصال کوتاه |
| قابلیت ایزولاسیون | دارد |
| ولتاژ تست دی‌الکتریک | 2kV، 50/60Hz، به مدت 1 دقیقه |
| ولتاژ تحمل ضربه‌ای Uimp | 4kV |
| ولتاژ عایقی Ui | 250V بین فاز و زمین |
| نوع نصب | ریل DIN 35mm |
| ورودی کابل | بالا / پایین |
| سطح مقطع اتصال | حداکثر 25mm² |
| گشتاور سفت کردن ترمینال | 3N.m |
| دوام مکانیکی | 25000 سیکل |
| دوام الکتریکی | 6000 سیکل |
| درجه حفاظت | IP20 |
| رده اضافه ولتاژ | II |
| مقاومت ضربه‌ای | 30gn، مدت 11ms برای 3 ضربه |
| دمای کاری | -20 تا +60°C |
| دمای نگهداری | -40 تا +70°C |
| ارتفاع کاری | 0 تا 2000 متر |
| درجه آلودگی | 2 |
| استاندارد | EN/IEC 60898-1 |
| گواهینامه‌ها | CE، CB، TÜV |
| کشور سازنده | چین |
| تعداد در کارتن | 12 عدد |
ابعاد کلید مینیاتوری هیمل HDB3WN1C6
- ارتفاع: 80 میلی‌متر
- عرض: 17.7 میلی‌متر
- عمق: 78.5 میلی‌متر
- عمق نصب: 61 میلی‌متر
کاربردهای کلید مینیاتوری هیمل 6 آمپر
کلید مینیاتوری تک پل HDB3WN1C6 با جریان نامی 6 آمپر برای حفاظت مدارهای مختلف مورد استفاده قرار می‌گیرد، از جمله:
- تابلوهای برق صنعتی
- تابلوهای فرمان و کنترل
- مدارهای اتوماسیون صنعتی
- مدارهای روشنایی
- تجهیزات الکتریکی تکفاز
- حفاظت ورودی تجهیزات
- مدارهای دارای جریان پایین
- سیستم‌های توزیع برق
خرید کلید مینیاتوری هیمل HDB3WN1C6
کلید مینیاتوری HIMEL HDB3WN1C6 یک MCB تک پل 6 آمپر با تیپ C، قدرت قطع 6kA و عملکرد حرارتی-مغناطیسی است که برای حفاظت مطمئن مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی شده است.
گروه صنعتی خورشید فردا به‌عنوان نماینده فروش محصولات هیمل (HIMEL)، این محصول و سایر تجهیزات برق و اتوماسیون هیمل را ارائه می‌کند.
توضیحات تکمیلی
| برند |
HIMEL |
|---|---|
| محصول کشور |
چین |
| نوع قطعه |
کلید مینیاتوری |
| تعداد فاز |
تک پل |
| نوع تیپ کلید |
تیپ C |
| گارانتی |
5 سال گارانتی تعویض |
